各部の名前

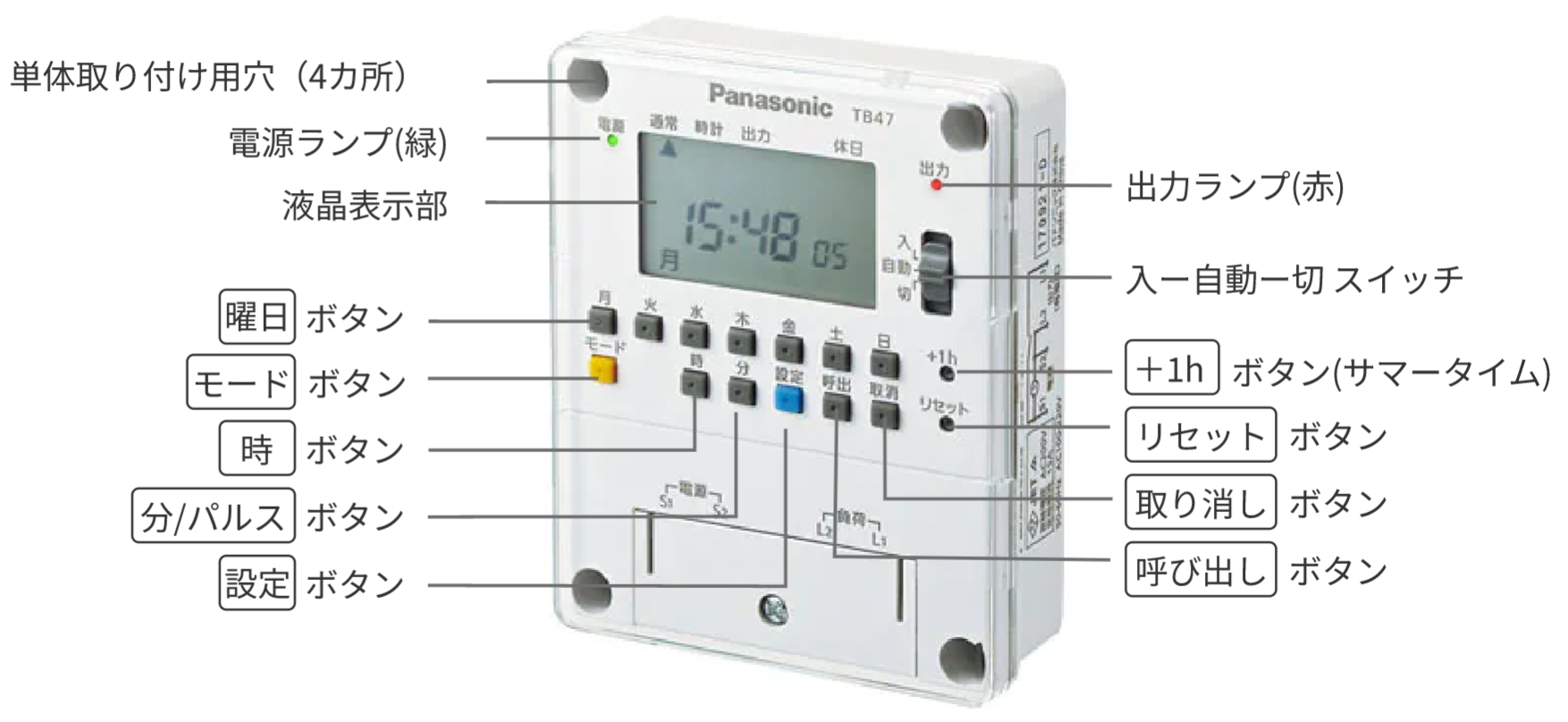

外観

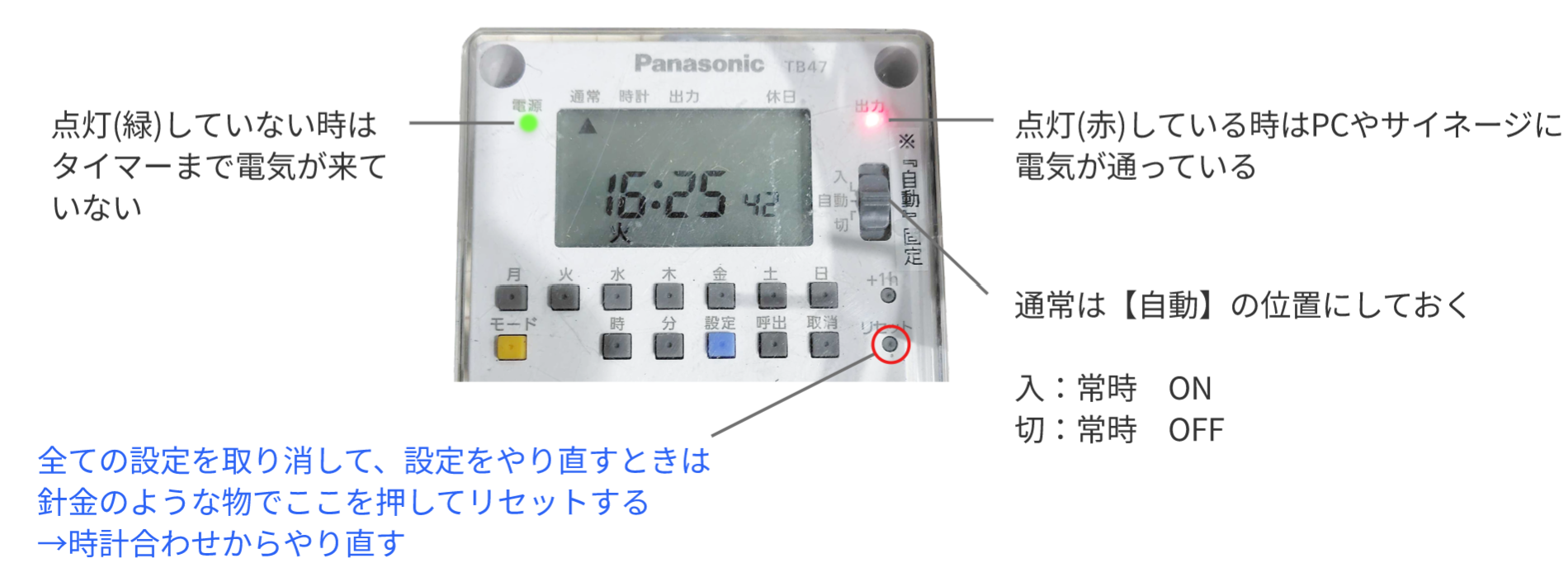

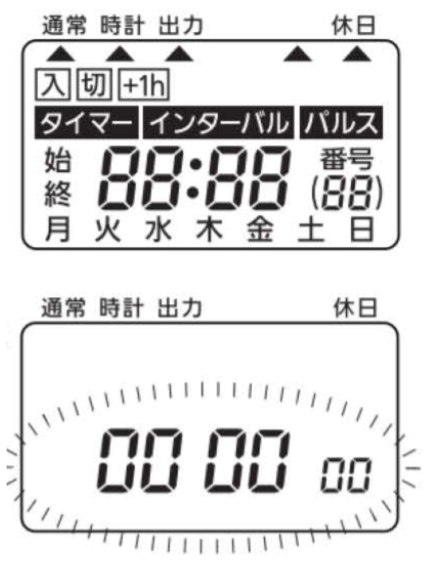

液晶表示部と操作ボタン

時刻の合わせ方

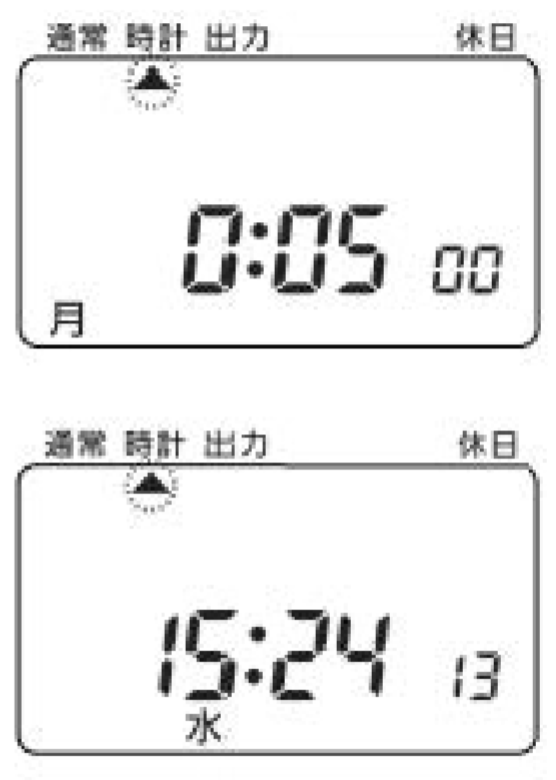

【例】水曜日の午後3時24分（15:24）に合わせる場合

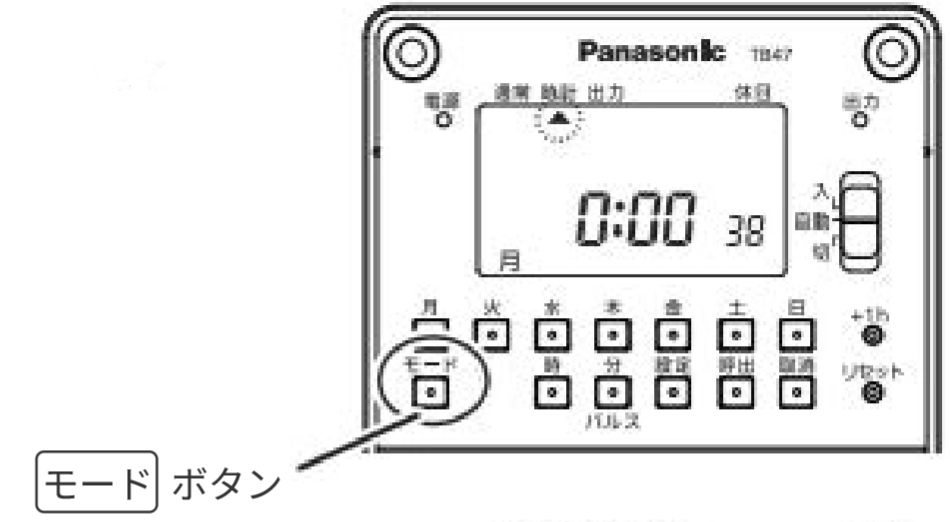

1. 「モード」ボタンを押し、▲マークを【時計】に合わせます。

2. 時刻の設定


   • 「設定」ボタンを押して 0 秒合わせを行います。離すと秒が進みます。
   • 「時」「分／パルス」「曜日」ボタンを使い、時刻・曜日を合わせます。
     ※「時」「分／パルス」ボタンを押し続けると早送りが可能です。
3. 設定終了


   設定が終わったら、「モード」ボタンを押し、▲マークを【通常】に戻します。

プログラム（タイマー機能）の設定

【例】　月曜〜金曜に 8:30《入》〜17:15《切》で動作させたい場合

入時刻の設定

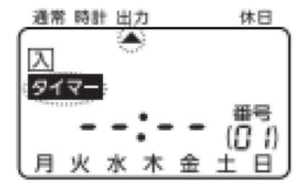

1.「モード」ボタンを押し、▲マークを【出力】に合わせます。
（入時刻の設定画面になります）

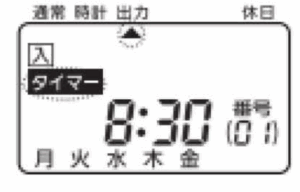

2.「時」「分／パルス」ボタンで入時刻を設定します。

3.「曜日」ボタンで出力しない曜日の表示を消す

【ご注意】
出力する曜日は表示を残し、出力しない曜日のみ消してください。
（例：土日の表示を消す）

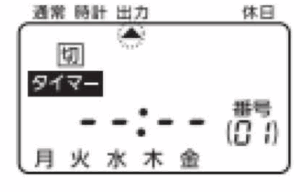

切時刻の設定

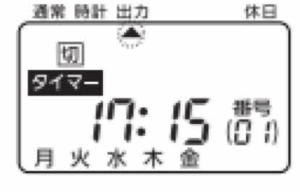

1.「時」「分／パルス」「曜日」ボタンで切時刻を設定します。

2.「設定」ボタンを押して確定します。

【ご注意】
プログラムは「入時刻」と「切時刻」で1セットです。両方を設定しないと動作しません。
※続けて設定する場合は、同じ手順を繰り返してください

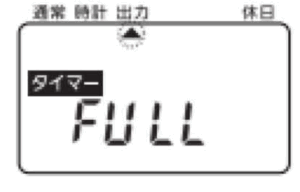

最大15プログラムまで登録可能です。すべて設定済みの場合は「FULL」と表示されます。

プログラムの確認・変更・取消

設定したプログラムを確認する場合は、【出力】モードで順に確認できます。
不要なプログラムは、再設定またはリセットで取消してください。

設定したプログラムを確認する場合

1.「モード」ボタンを押し、▲マークを【出力】に合わせます。

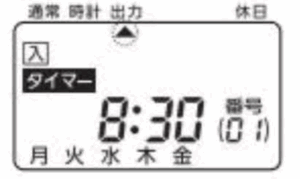

2.「呼び出し」ボタンを押すたびにプログラムが番号順に1つずつ表示されます。
※ボタンを押し続けると早送りが可能です

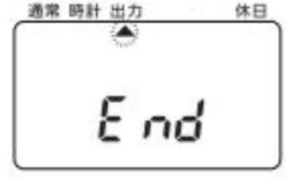

すべてのプログラムを表示後、最後に【END】と表示されます

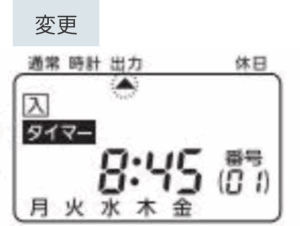

設定したプログラムを変更する場合

1.上記「確認」と同じ手順で変更したいプログラムを表示します。
2.「時」「分/パルス」「曜日」ボタンで内容を修正します。
3.「設定」ボタンを押して確定します。

設定したプログラムを取消する場合

1.上記「確認」と同じ手順で変更したいプログラムを表示します。

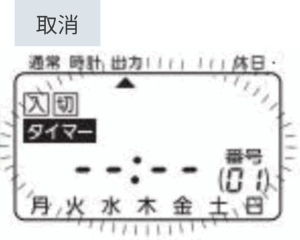

2.「取り消し」ボタンを押すと、表示が「ー:ー:ー」となり、全体が点滅します。

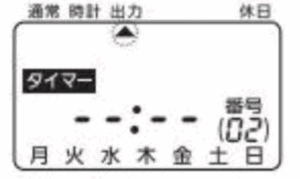

3.「設定」ボタンを押すと、そのプログラム番号の内容がすべて削除され、次のプログラムが表示されます。
4.「設定」ボタンを押す前に、もう一度「取り消し」ボタンを押すと取消操作がキャンセルされ、元の画面に戻ります。

【ご注意】
パルス機能の場合、
パルス幅は取り消しできません

5.確認・変更・取消の操作が完了したら、「モード」ボタンを押し、▲マークを【通常】に戻してください

リセット方法

すべての設定を取り消して初期状態に戻す場合、リセットを行います。設定内容はすべて消去されます。

1. 針金など先の尖ったもので「リセット」ボタンを押します。
2. 全点灯表示の後、「00 00 00」が点滅します。
3. リセットボタン以外のいずれかのボタンを押すと【通常】モードになり、「0:00 00」から時計が再スタートします。

【ご注意】
「リセット」ボタンは以下の場合のみ使用してください。
・表示が乱れた場合
・設定内容をすべて取り消したい場合
